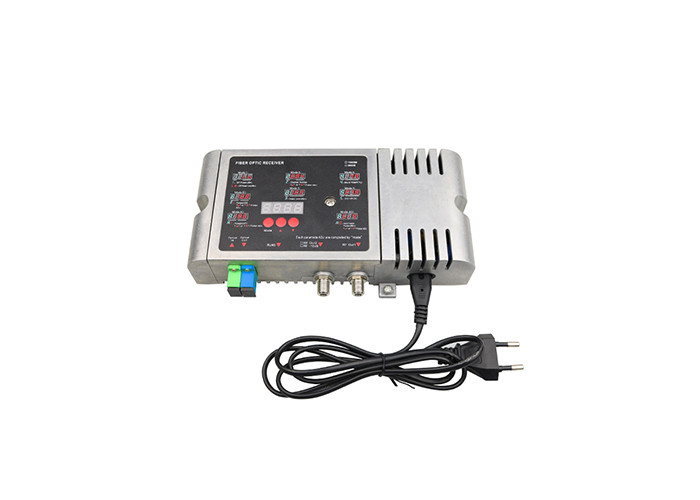

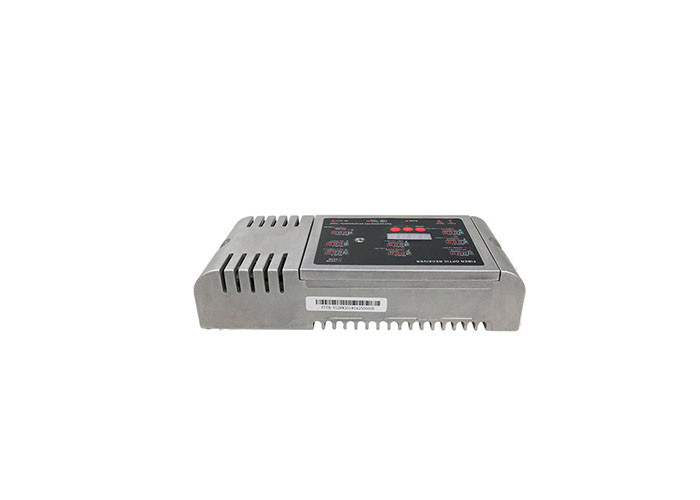

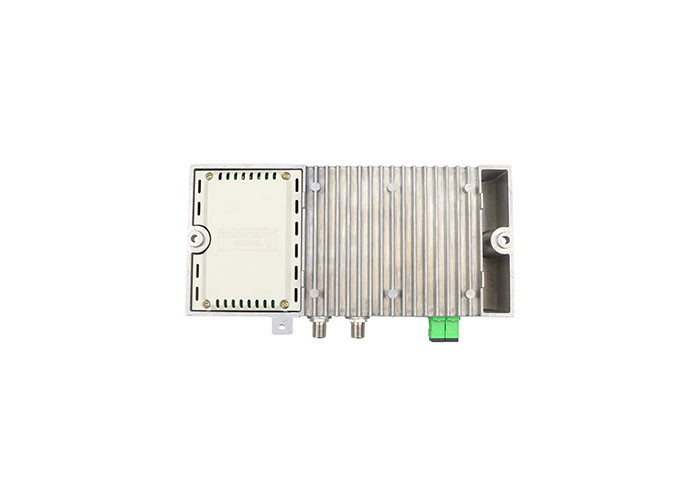

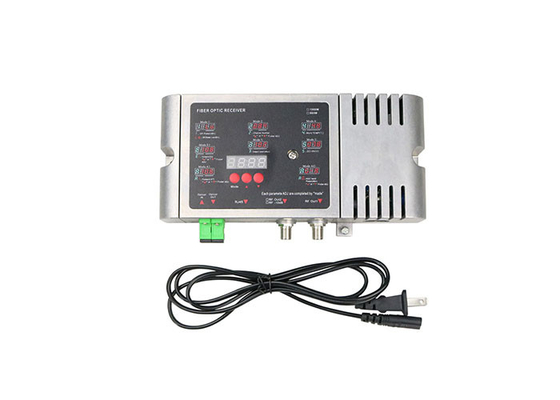

Nodo ottico di AGC 8V FTTB 1540nm CATV
| Luogo di origine | Shanghai Cina |
|---|---|
| Marca | Yogel or OEM |
| Certificazione | ISO9000 ,ROHS,CE |
| Numero di modello | YG-ABN02 |
| Quantità di ordine minimo | 1 |
| Prezzo | Negotiate |
| Imballaggi particolari | una scatola di 1 pezzo/cartone |
| Tempi di consegna | 3-5 giorni dopo despoit |
| Termini di pagamento | Western Union, MoneyGram, T/T, L/C |
| Capacità di alimentazione | Un mese di 10000 pc |
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Nome di prodotto | Segnale di AGC 8V FTTB a sviluppare i nodi attivi doppi del ricevitore ottico FTTB delle uscite con | Lunghezza d'onda di lavoro di CATV | 1540~1560 |
|---|---|---|---|
| Lunghezza d'onda del passaggio | 1310,1490 | potere ottico dell'input | -9 ~ +2dB |
| Impedenza dell'uscita | 75 | Tipo del connettore ottico | SC/APC o specificato dall'utente |
| Tipo della fibra | singolo modo | Gamma ottica di AGC | (- 9dBm/-8dBm/-7dBm/-6dBm/-5dBm/-4dBm) ~ (+2dBm) regolabile |
| Evidenziare | nodo ottico di 1540nm CATV,Nodo ottico di AGC 8V CATV,catv a fibra ottica di nodo 1540nm |
||
Descrizione di prodotto
Tabella di relazione di potere ottico introdotto e del CNR
Segnale di AGC 8V FTTB a sviluppare i nodi attivi doppi del ricevitore ottico FTTB delle uscite con wdm
Descrizione
Il ricevitore ottico di serie YG-ABN02 è l'ultimo ricevitore ottico di 1GHz FTTB. Con vasta gamma che riceve potere ottico, livello ad alto rendimento e basso consumo energetico. È l'attrezzatura ideale per sviluppare la rete ad alto rendimento di NGB, con WDM.
Caratteristiche
tecnica di controllo ottica *Excellent di AGC, quando il campo di potenza ottico dell'input è -9~+2dBm,
il livello di uscita, il CTB ed il CSO basicamente identicamente
la frequenza di lavoro estendere a 1GHz, parte del *Downlink dell'amplificatore di rf adotta il basso consumo energetico ad alto rendimento
Chip di GaAs, il livello ad alto rendimento fino a 112dBuv
*EQ e l'ATT entrambi utilizzano il circuito di controllo elettrico professionale, rendono il controllo più accurato, l'operazione più conveniente
*Built-nel radar-risponditore nazionale della gestione della rete della classe di norma II, gestione della rete remota di sostegno (facoltativa)
la struttura del *Compact, installazione conveniente, è l'attrezzatura di primo scelta della rete di FTTB CATV
alta alimentazione elettrica del basso consumo energetico di affidabilità del *Built-in ed alimentazione elettrica esterna selezionabile
Diagramma di principio
con II il radar-risponditore della gestione della rete della classe, schema a blocchi dell'uscita FP204 (separatore bidirezionale)
Specifiche
| Oggetto | Unità | Parametri tecnici | ||
| Parametri ottici | ||||
| Potere ottico introdotto | dBm | -9 ~ +2 | ||
| Attenuazione di riflessione ottica | dB | >45 | ||
| Lunghezza d'onda | nanometro | 1100 ~ 1600 | ||
| Tipo del connettore ottico | SC/APC o specificato dall'utente | |||
| Tipo della fibra | Singolo modo | |||
| Parametri di collegamento | ||||
| C/N | dB | ≥ 51 | Nota 1 | |
| C/CTB | dB | ≥ 60 | ||
| C/CSO | dB | ≥ 60 | ||
| Parametri di rf | ||||
| Gamma di frequenza | Megahertz | 45 ~860/1003 | ||
| Planarità in banda | dB | ±0.75 | ||
| (Uscita FZ110) | (Uscita FP204) | |||
| Livello di potenza nominale | dBμV | ≥ 105 | ≥ 101 | |
| Max Output Level | dBμV | ≥ 108 (- 9 ~ ricezione ottica di potere di +2dBm) | ≥ 104 (- 9 ~ ricezione ottica di potere di +2dBm) | |
| ≥ 112 (- 7 ~ ricezione ottica di potere di +2dBm) | ≥ 108 (- 7 ~ ricezione ottica di potere di +2dBm) | |||
| Attenuazione di riflessione dell'uscita | dB | ≥16 | ||
| Impedenza dell'uscita | Ω | 75 | ||
| Gamma ottica di AGC | dBm | (- 9dBm/-8dBm/-7dBm/-6dBm/-5dBm/-4dBm) ~ (+2dBm) regolabile | ||
| Gamma elettrica di controllo EQ | dB | 0~15 | ||
| Gamma elettrica di controllo ATT | dBμV | 0~15 | ||
| Caratteristiche generali | ||||
| Tensione di potere | V | : CA (150~265) V | D: Alimentazione elettrica di esterno di CC 12V/1A | |
| Temperatura di funzionamento | ℃ | -40~60 | ||
| Consumo | VA | ≤ 8 | ||
| Dimensione | millimetro | 208 (L)* 108 (W)* 47 (H) | ||
Tabella di relazione di potere ottico introdotto e del CNR
Informazioni di ordinazione
Connettore ottico introdotto: SC/APC o FC/APC
Numero del connettore di uscita di rf: 2
Connettore femminile di rf
Vite a testa esagonale (sistema britannico) o sistema metrico
Livello di uscita di rf: Anche o nemmeno
Nessun filtro 1550nm o con il filtro 1550nm
Nessun WDM o con WDM
-- Connettore ottico dell'uscita per ONU: SC/UPC o FC/UPC
Cavo dell'alimentazione elettrica: Uno (norma di U.S.A., dell'EURO, di CHN, ecc.)
Imballaggio
Materiale del pacchetto: Cartone
Informazioni del pacchetto: Volume (L*W*H): peso di 575*395*430mm: 18.50KG 20 pezzi/cartone
