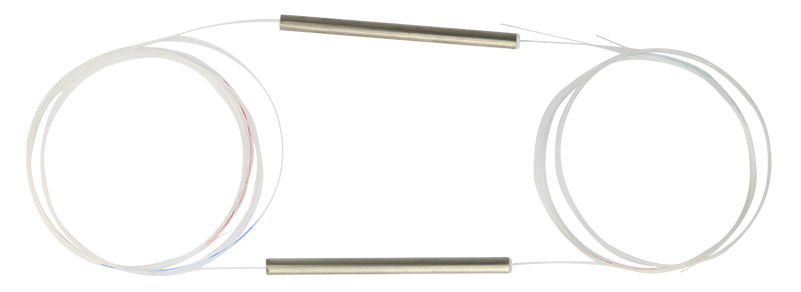

φ3.2x30mm, φ3.2x35mm Isolatore TAP di polarizzazione mantenente di dimensioni ridotte
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Lunghezza d'onda (Ac) | 1064-1310-1550 nm | Intervallo di lunghezza d'onda operativa | ± 15 |
|---|---|---|---|
| Potenza ottica massima (CW) | 300 mW | Max.Perdita di inserimento | 50 |
| Tipo riflessione Isolamento @23℃ (da P3 a P1 e P2) | 35 | Isolamento minimo 23 ℃ (da P3 a P1 e P2) | 28/45 |
Descrizione di prodotto

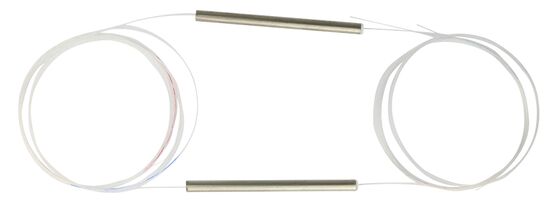

φ3.2x30mm, φ3.2x35mm Isolatore TAP di polarizzazione mantenente di dimensioni ridotte
Descrizione:

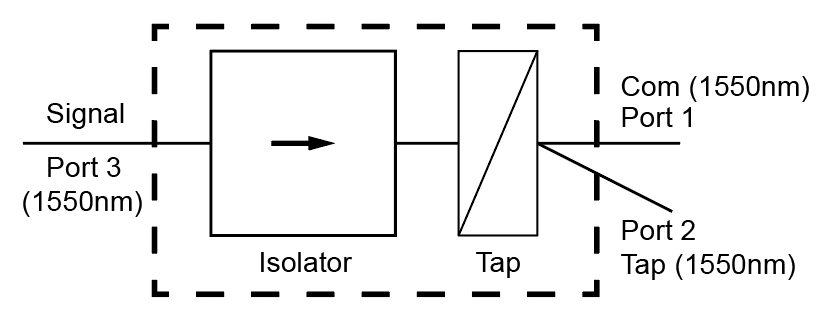

La combinazione ibrida Tap Coupler + Isolator è una combinazione di un accoppiatore a rubinetto e di un isolatore in un pacchetto compatto.Questo prodotto ha una perdita di inserimento estremamente bassaQuesto prodotto offre una soluzione integrata per l'applicazione degli amplificatori combinando più funzioni in un pacchetto molto compatto.
Caratteristica:
- Basse perdite di inserimento
- Perdita di rendimento elevata
- Alto tasso di estinzione
- Alta stabilità e affidabilità
Applicazione:
- Amplificatori a fibra ottica di tipo compatto
- Sistema a fibra ottica di tipo compatto
- Laser a fibra
- Sensore a fibra ottica
Specificità:
| Parametro | Unità | Valore | ||||
| lunghezza d'onda centrale | nm | 1550, 1310 | 1064 | |||
| Intervallo di lunghezza d'onda operativa | nm | ± 15 | ||||
| Poli mono | Non sposato | Doppia | Non sposato | Doppia | ||
| Perdita aggiuntiva massima | dB | 1.0 | 1.2 | 2.2 | 3.5 | |
| Rapporto di divisione | % | 1±0,2%, 5±1%, 50±2% | ||||
| Isolamento massimo | dB | 40 | 52 | 40 | 52 | |
| Isolamento minimo 23°C | dB | 28 | 45 | 28 | 45 | |
| Relazione minima di estinzione 23°C | dB | 20 | ||||
| Perdita minima di rendimento | dB | 50 | ||||
| Potenza massima (CW) | mW | 300 | ||||
| Carico di trazione massimo | N | 5 | ||||
| Tipo di fibra | Fibra PM Panda | |||||
| Dimensioni del pacchetto | Entrambi gli assi funzionano | mm | φ3.2x30 | |||
| Asse veloce bloccato | mm | φ3.2x35 | ||||
| Temperatura di funzionamento | °C | 0~+70 | ||||
| Temperatura di conservazione | °C | -40~+85 | ||||
*Le specifiche di cui sopra si riferiscono a dispositivi senza connettori.
* Per i dispositivi con connettori, il Power Handling sarà di 1W, IL sarà di 0,3dB superiore, RL sarà di 5dB inferiore e ER sarà di 2dB inferiore.
* La fibra PM e la chiave del connettore sono allineate all'asse lento.
Dimensioni del pacchetto:
Informazioni sull'ordine:
Hybrid PM Tap + ISO,
lunghezza d'onda, fase, rapporto di divisione, asse di lavoro, dimensione del pacchetto,
Tipo di fibra, diametro della coda,Lingth, connettore, gestione dell'alimentazione
Esempio:
Hybrid PM Tap + ISO,
1064nm, singolo stadio, 30/70, assi veloci bloccati, assi lenti funzionanti, φ3.2x35mm,
PM1064-XP, 0,25 mm, 1m, N/C, 200 mW
