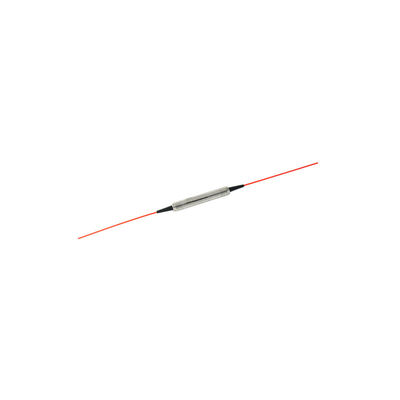

1060-2050 nm Isolatore di polarizzazione del fascio combinatore di splitter
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Lunghezza d'onda (Ac) | 1064-2050 nm | Intervallo di lunghezza d'onda operativa | λc±20 |
|---|---|---|---|
| Potenza ottica massima (CW) | 300 mW | Max.Perdita di inserimento | 50 |
| Tipo riflessione Isolamento @23℃ (da P3 a P1 e P2) | 35 | Isolamento minimo 23 ℃ (da P3 a P1 e P2) | 18/28/25 |
Descrizione di prodotto
1060-2050 nm Isolatore di polarizzazione del fascio combinatore di splitter
Descrizione:
Il combinatore/splitter di fasci di isolamento e polarizzazione può essere utilizzato sia come combinatore di fasci di polarizzazione per combinare i fasci di luce da due fibre di ingresso PM in una sola fibra di uscita,o come divisore di fascio di polarizzazione per dividere la luce da una fibra di ingresso in due fibre di uscita di stati di polarizzazione ortogonali.
Offriamo una vasta scelta di dispositivi ibridi ISO+PBS/C. Questi dispositivi possono gestire potenze che vanno da 300mW a 10W o altri su richiesta,e hanno lunghezze d'onda operative centrali comprese tra 1064 nm e 2050 nm.
Se non vedete un combinatore/splitter di fascio di polarizzazione standard che soddisfi le vostre esigenze,accogliamo con favore l'opportunità di rivedere la vostra specifica desiderata e citare una personalizzazione Polarizzazione Combinatore/Splitter FascioLe richieste di pigtails di fibre personalizzate, diverse lunghezze d'onda e potenza di gestione dell'operazione o altre esigenze specifiche saranno prontamente soddisfatte.
Caratteristica:
- Basse perdite di inserimento
- Perdita di rendimento elevata
- Alto tasso di estinzione
- Alta stabilità e affidabilità
Applicazione:
- Amplificatori di fibra dopati con erbio e amplificatori di fibra Raman
- Sensori a fibra ottica
- Sistema di telecomunicazioni coerente
- Compensatore di dispersione in modalità di polarizzazione
Specificità:
| Parametro | Unità | Valore | |||||
| Grado | Fase singola | Doppio stadio | |||||
| lunghezza d'onda centrale | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | |
| Intervallo di lunghezza d'onda operativa | nm | ± 20 | ± 20 | ± 5 | ± 20 | ± 20 | |
|
Riflessione di tipo Isolamento @ 23°C (P3 a P1& P2) |
dB | 35 | 35 | 35 | 51 | 51 | |
| Isolamento minimo a 23°C (da P3 a P1 e P2) | dB | 18 | 28 | 25 | 30 | 45 | |
| Perdita tipica di inserimento23°C | dB | 0.6 | 0.5 | 1.8 | 0.7 | 0.6 | |
| Perdita massima di inserimento @ 23°C | dB | 1.2 | 0.7 | 2.1 | 1.3 | 0.8 | |
| Relazione minima di estinzione @ 23°C | dB | 18 | 22 | 22 | 18 | 22 | |
| Direttiva | dB | 50 | |||||
| Perdita minima di rendimento | dB | 50 | |||||
| Potenza ottica massima (CW) | mW | 300 | |||||
| Carico di trazione massimo | N | 5 | |||||
| Tipo di fibra | P1 e P2 | Fibra PM Panda | |||||
| P3 | Fibra PM Panda, SMF-28E o Hi1060 | ||||||
| Temperatura di funzionamento | °C | -5~+70 | |||||
| Temperatura di conservazione | °C | -40~+85 | |||||
*Le specifiche di cui sopra si riferiscono a dispositivi senza connettori.
* Per i dispositivi con connettori, il Power Handling sarà di 1W, IL sarà di 0,3dB superiore, RL sarà di 5dB inferiore e ER sarà di 2dB inferiore.
* La fibra PM e la chiave del connettore sono allineate all'asse lento
Dimensioni del pacchetto:
Informazioni sull'ordine:
ISO+PBS/C ibrido,
Lunghezza d'onda, stadio, dimensione del pacchetto,
Tipo di fibra (porta 3), diametro della coda,Lingth, connettore, gestione dell'alimentazione
Esempio:
ISO+PBS/C ibrido,
1550nm, singolo stadio, φ5,5x35mm,
Fibra PM per la porta 3 e l'asse lento allineata alla porta 1, 0,25 mm, 1 m, N/C, 1 W
