Cavi patch in fibra ottica multimodale a gradino SMA905-SMA905 cavi personalizzati
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Lunghezza d'onda (nm) | Da 400 nm a 2500 nm (low OH) | Apertura numerica (NA) | 0.22±0.02 |
|---|---|---|---|
| Min.Attenuazione (Lenghe d'onda RSS) | 20 dB | Core / rivestimento | Silice pura / silice dopata con fluoro |
| Entrambe le estremità | SMA905 connettori | Disponibile in lunghezza | 20m |
| Temperatura operativa | °C -40 - +85 |
Descrizione di prodotto

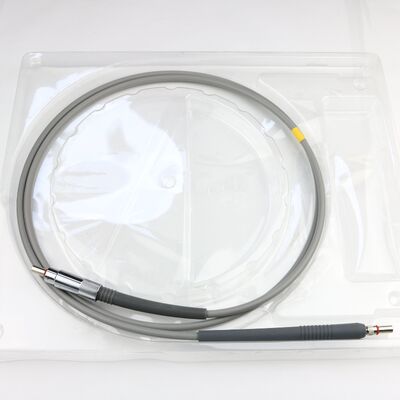

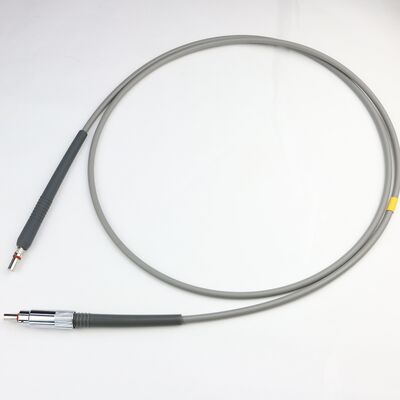

Cavi patch in fibra ottica multimodali Step-Index SMA905
Offriamo cavi patch in fibra ottica multimodali step index con connettori SMA905 (ferrule dritta) su entrambe le estremità. Questi cavi sono ideali per un'ampia gamma di lunghezze d'onda da 190 nm a 2500 nm.

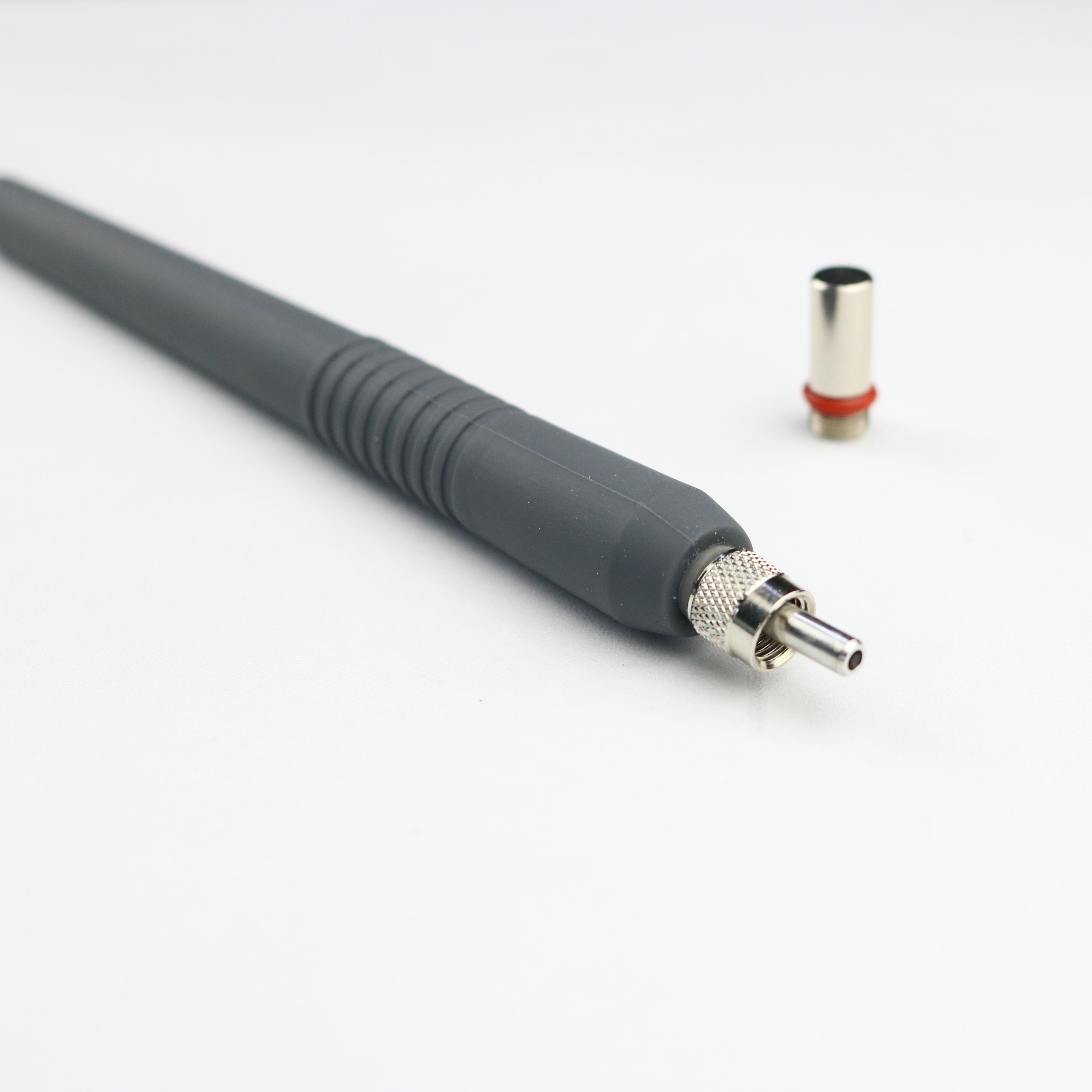

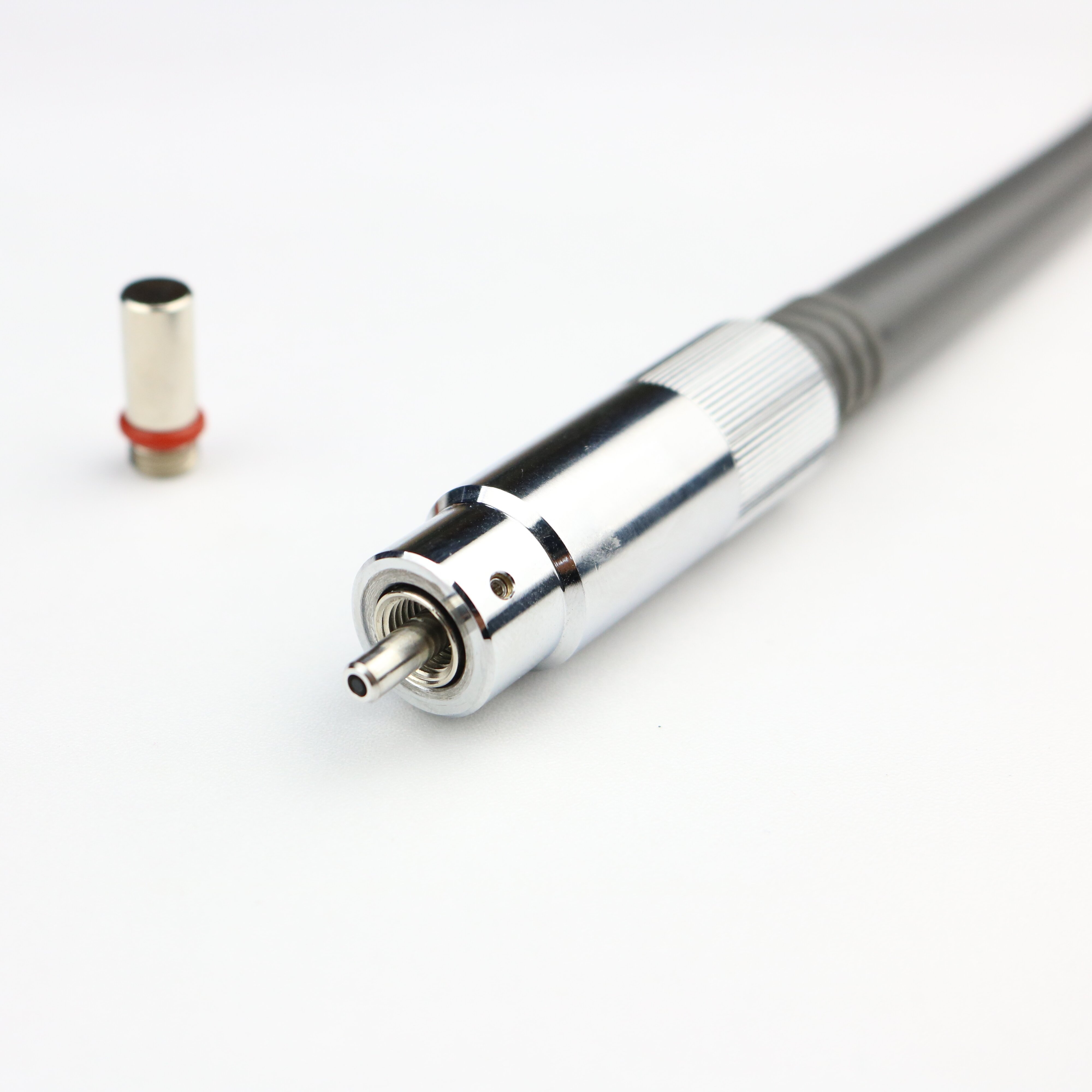

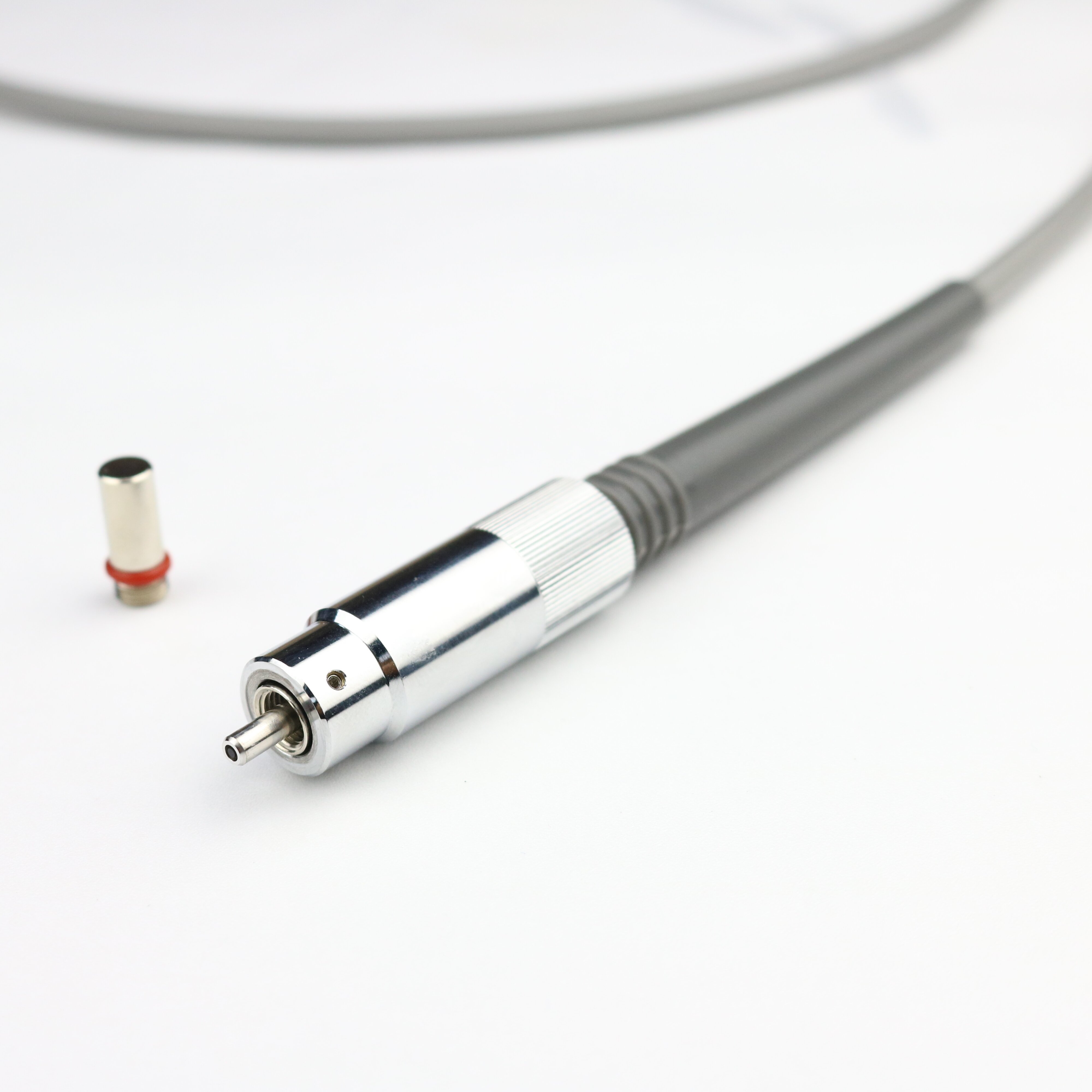

Ogni cavo patch include due cappucci protettivi che proteggono le estremità del connettore da polvere e altri pericoli. Cappucci in gomma per fibra e cappucci in metallo filettati per estremità con terminazione SMA sono venduti anche separatamente.
La maggior parte dei cavi ha un tubetto di giunzione in PVC arancione (Ø3 mm), mentre le fibre con anima da Ø1500 µm sono confezionate in guaine in acciaio inossidabile (o rivestite in plastica). Si consiglia di scegliere guaine in acciaio inossidabile quando si utilizzano fibre con diametri di anima grandi (≥Ø1000 µm) o NA elevate (≥0,50) in applicazioni sensibili alla luce, poiché è più facile per la luce ambientale diffusa penetrare nelle guaine in fibra di PVC da Ø3 mm. In alternativa, è possibile acquistare cavi patch personalizzati che utilizzano il nostro tubetto di giunzione nero o in acciaio inossidabile, al fine di ridurre al minimo la luce diffusa che entra nella fibra.
Questi cavi non sono progettati per applicazioni che richiedono alle fibre di trasportare potenze ottiche elevate, poiché potenze eccessive possono causare il riscaldamento catastrofico dell'epossidica utilizzata nei connettori. Offriamo opzioni di cablaggio alternative, oltre a fibre senza connettore, compatibili con potenze ottiche elevate. Vi preghiamo di contattarci per i dettagli.
Caratteristica:
- Aperture numeriche da 0,10 a 0,50 - Compatibile con la maggior parte dei pacchetti di diodi laser accoppiati a fibra
- Cavi disponibili per lunghezze d'onda da 190 nm a 2500 nm
- Disponibile in lunghezze fino a 20 m*
- Connettori SMA905 su entrambe le estremità
- Guaina esterna da Ø0,9 mm, Ø2,0 mm, Ø3,0 mm, Ø5,0 mm o 6,0 mm disponibile (12 opzioni di colore)
- Cavi personalizzati disponibili
*Abbiamo in magazzino alcuni cavi speciali da Ø3,0 mm e Ø2,0 mm, quindi non è necessario inserire la fibra nuda nel tubetto, quindi sarà disponibile qualsiasi lunghezza. Vi preghiamo di contattarci per i dettagli.
Applicazione:
- Spettroscopia
- Illuminazione
- Erogazione di potenza/fascio
- Trasmissione di energia LED
- Strumenti medici
- Optogenetica
- Laser a diodi accoppiati a fibra
- Accoppiatori e combinatori di pompaggio
| Modello n. | Descrizione |
| MCS-KN-SMA905-SSF-6.0 |
Lunghezza dado zigrinato: 7,2 mm Ferrule in acciaio inossidabile Manicotto/stivale in acciaio inossidabile per tubi in acciaio inossidabile (Ø5,0 mm o Ø6,0 mm - comunemente) |
| MCS-HN-SMA905-SSF-6.0 |
Lunghezza dado esagonale: 7,2 mm Ferrule in acciaio inossidabile Manicotto/stivale in acciaio inossidabile per tubi in acciaio inossidabile (Ø5,0 mm o Ø6,0 mm - comunemente) |
| MCS-KN-SMA905-SSF-3.0 |
Lunghezza dado zigrinato: 7,2 mm Ferrule in acciaio inossidabile Stivale di scarico della trazione per tubi in PVC da Ø3,0 mm |
| MCS-HN-SMA905-SSF-3.0 |
Lunghezza dado esagonale: 7,2 mm Ferrule in acciaio inossidabile Stivale di scarico della trazione per tubi in PVC da Ø3,0 mm |
- Fibre multimodali coerenti: (Elenca solo una parte di questa serie)
| Modello n. | Diametro del nucleo | NA | Diametro del rivestimento | Diametro del rivestimento | Gamma di lunghezze d'onda | Livello OH |
| MM-S105/125-12A | 105,0 ± 3,0 µm | 0,120 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Basso |
| MM-S105/125-15A | 105,0 ± 3,0 µm | 0,150 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Basso |
| MM-S105/125-22A | 105,0 ± 3,0 µm | 0,220 ± 0,020 | 125,0 ± 2,0 µm | 245,0 ± 15,0 µm | 800 – 1600 nm | Basso |
| MM-S200/220-12A | 200,0 ± 4,0 µm | 0,120 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Basso |
| MM-S200/220-22A | 200,0 ± 4,0 µm | 0,220 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Basso |
| MM-S200/240-22A | 200,0 ± 4,0 µm | 0,220 ± 0,020 | 220,0 ± 3,0 µm | 320,0 ± 15,0 µm | 800 – 1600 nm | Basso |
| MM-S400/440-22A | 400,0 ± 9,0 µm | 0,220 ± 0,020 | 440,0 ± 8,0 µm | 625,0 ± 25,0 µm | 800 – 1600 nm | Basso |
|
MM-S600/660-22FA 1362303 |
600,0 ± 12,0 µm | 0,220 ± 0,020 | 660,0 ± 12,0 µm | 875,0 ± 30,0 µm | 700 – 2200 nm | Basso |
- Fibre per erogazione di fascio della serie Coherent NuBEAM: (Elenca solo una parte di questa serie)
| Modello n. | Diametro del nucleo | NA | Diametro del secondo rivestimento | Diametro del secondo buffer | Gamma di lunghezze d'onda | Livello OH |
| BD-S50/70/360-STN | 51,0 ± 1,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 32 µm | 800 – 2100 nm | Basso |
| BD-S100/130/480-STN | 102,00 ± 2,00 µm | 0,220 ± 0,020 | 490 ± 10 µm | 750 ± 37 µm | 800 – 2100 nm | Basso |
| BD-S150/180/660-STN | 153,00 ± 3,00 µm | 0,220 ± 0,020 | 673 ± 13 µm | 1100 ± 55 µm | 700 – 2200 nm | Basso |
| BD-S200/220/360-STN | 204,0 ± 4,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 32 µm | 800 – 2100 nm | Basso |
| BD-S300/330/360-STN | 306,0 ± 6,0 µm | 0,220 ± 0,020 | 367,5 ± 7,5 µm | 650 ± 33 µm | 800 – 2100 nm | Basso |
| BD-S400/440/660-STN | 408,0 ± 8,0 µm | 0,220 ± 0,020 | 672,5 ± 12,5 µm | 1100 ± 55 µm | 800 – 2100 nm | Basso |
| BD-S600/660/720-STN | 612,00 ± 12,00 µm | 0,220 ± 0,020 | 735 ± 15 µm | 1100 ± 55 µm | 700 – 2200 nm | Basso |
| BD-S1000/1100-STN | 1020,0 ± 20,0 µm | 0,220 ± 0,020 | N/A | 1400 ± 70 µm | 800 – 2100 nm | Basso |
Tubetto di giunzione:
| Modello n. | Descrizione |
| FLT09-BL | Tubetto di giunzione Hytrel blu da Ø900µm (opzione 12 colori), da -40 a 70 °C |
|
FLT20-OR FLT30-OR |
Tubetto di giunzione in PVC arancione da Ø2,0 mm e Ø3,0 mm (giallo, blu, nero e 12 colori personalizzati), da -40 a 70 °C |
| AFT20-BL | Tubetto di giunzione corazzato da Ø2,0 mm (guaina in PVC blu) per fibra max. Ø0,9 mm, da -40 a +125 °C |
| AFT30-BL | Tubetto di giunzione corazzato da Ø3,0 mm (guaina in PVC blu) per fibra max. Ø0,9 mm, da -40 a +125 °C |
| AFT50-BL | Tubetto di giunzione corazzato da Ø5,0 mm (guaina in PVC blu) per fibra max. Ø2,0 mm, da -40 a +125 °C |
| SST30-S | Tubetto in acciaio inossidabile da Ø3,0 mm, da -60 a 527 °C |
| SST50-S | Tubetto in acciaio inossidabile da Ø5,0 mm, da -60 a 527 °C |
| SST60-S | Tubetto in acciaio inossidabile da Ø6,0 mm, da -60 a 527 °C |
| SST-PS60-BK | Tubetto in acciaio inossidabile da Ø6,0 mm con guaina in plastica nera, da -50 a 60 °C, colori personalizzati disponibili |
| SST-PS80-YW | Tubetto in acciaio inossidabile da Ø8,0 mm con guaina in plastica gialla, da -50 a 60 °C, colori personalizzati disponibili |
Informazioni per l'ordine:
- Estremità connettore A-Estremità connettore B, Tipo di connettore
- Tipo di fibra: gamma di lunghezze d'onda, diametro nucleo/rivestimento, NA del nucleo, diametro del rivestimento, materiale del rivestimento, grafico di attenuazione, ecc.
- Tipo di tubetto di giunzione
- Lunghezza del cavo
