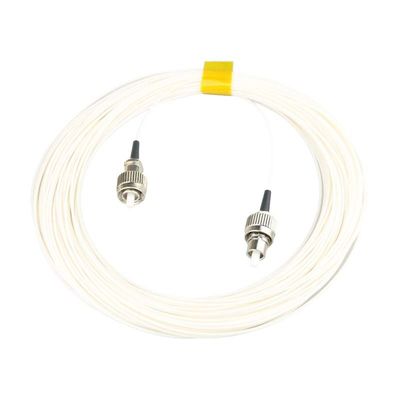

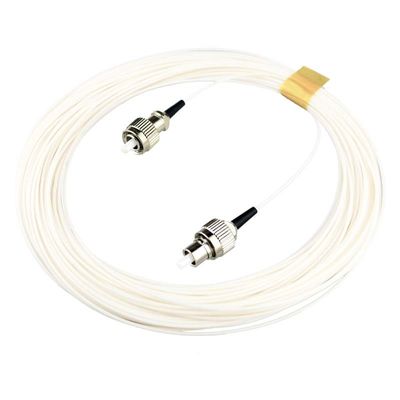

Cavo patch cord jumper con rivestimento antiriflesso 405-532 nm Personalizza qualsiasi lunghezza d'onda
Dettagli
| Perdita di inserzione | ≤0,3 dB | Materiale di giacca in fibra | PVC/LSZH/OFNP |
|---|---|---|---|
| Lunghezza del cavo | 1 metro (opzionale) | Tipo di connettore | FC/APC (Senko, SG Opzionale) |
| Diametro della fibra | 9/125μm | Temperatura operativa | -40 da ℃ a +85 ℃ |
| Garanzia | 1 anno | Chiave stretta | 2,0 mm |
| Tipo di fibra | Single-modalità | Lunghezza d'onda | 405-532 nm Personalizza qualsiasi lunghezza d'onda |
| Conta delle fibre | Simplex/duplex | Diametro della giacca in fibra | 2,0/3,0 mm |
Descrizione di prodotto
Cavo patch cord jumper con rivestimento antiriflesso 405-532 nm Personalizza qualsiasi lunghezza d'onda

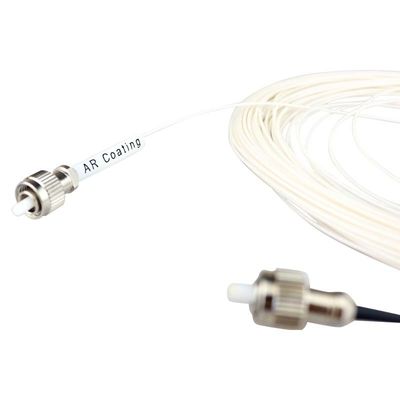

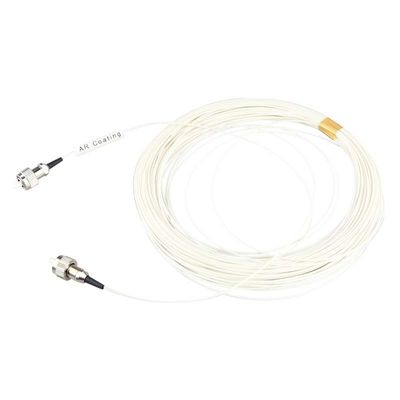

Offriamo cavi patch cord in fibra ottica con connettore FC/PC o FC/APC rivestiti con un film di miglioramento della permeazione su un'estremità e un FC/PC o FC/APC non rivestito
connettore sull'altra estremità. I rivestimenti di miglioramento della trasparenza sono progettati per ridurre il rapporto di riflessione di
quando si lancia un fascio da una fibra nello spazio libero o si accoppia un fascio nello spazio libero in una fibra. A seconda del cavo patch cord, la riflettanza media del connettore rivestito è inferiore all'1%, inferiore allo 0,75%
o inferiore allo 0,5% sull'intervallo di frequenza del film trasmissivo (fare clic sul grafico della riflettanza del film trasmissivo rivestito di seguito per ulteriori informazioni). Ogni cavo patch è fornito con Ø3mm rinforzato in Kevlar
tubo diviso. I cavi patch sono raggruppati di seguito in base all'intervallo di prestazioni ottimale, con la fibra nuda che si sovrappone all'intervallo di lunghezza d'onda operativa specificato del film di miglioramento della permeazione.
Caratteristica:
- Bassa perdita di inserzione
- Elevata ripetibilità ed elevata stabilità
- La polarità MPO/MTP può essere abbinata arbitrariamente
- Conforme agli standard GR326 o IEC61300-2
Applicazione:
Accoppiamento fibra-spazio libero
Quando la luce incide da una fibra nello spazio libero, ad esempio quando si utilizzano i nostri collimatori in fibra e gli accoppiatori/collimatori FiberPort, la perdita di ritorno
(perdita di segnale che si riflette sulla sorgente luminosa all'interfaccia vetro-aria all'estremità della fibra) sarà più grave rispetto all'equivalente accoppiamento fibra-fibra
metodo. La perdita di ritorno sui connettori FC/PC può essere ridotta di ~8-10 dB rivestendo le estremità della fibra con un film di miglioramento della permeazione
e di ~2-5 dB sui connettori FC/APC. Ad esempio, nei test, una tipica perdita di ritorno per un
cavo patch cord con un connettore non rivestito era di ~15 dB (3,16%), mentre lo stesso cavo patch cord con un connettore a permeazione migliorata aveva una perdita di ritorno di ~24 dB
(0,40%). I connettori di miglioramento della trasmissione migliorano anche la trasmittanza dei fasci nello spazio libero quando vengono accoppiati in fibre ottiche. Per ulteriori dati di test,
vedere la scheda Osservazioni sperimentali.
Specifiche:
| Articolo | Connettore con rivestimento AR | Connettore senza rivestimento | Rivestimento AR |
| P1–305AR–2 | FC/PC | FC/PC (30126C3) | <0,5% |
| per 500 – 800 nm | |||
| P5–305AR–2 | FC/PC | FC/APC(30126 A3) | |
| P4–305AR–2 | FC/APC(30126 A3) | FC/PC (30126C3) | |
| P3–305AR–2 | FC/APC(30126 A3) | FC/APC(30126 A3) |
