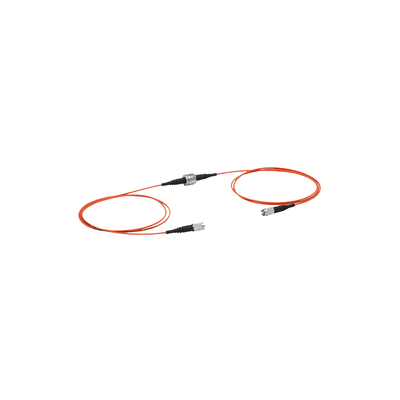

Cavo patch rotante in fibra ottica multimodale da 400nm a 2200nm, connettore FC PC
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Garanzia | 1 anno | Durata | Alto |
|---|---|---|---|
| Tipo di fibra | φ200 ± 5 | Pulizia per connettori in fibra | UPC/UPC |
| Tipo di connettore in fibra | FC, SMA | Tipo di tubo | 3.0 mm (0.9 mm, 6.0 mm opzionale) |
| Perdita di inserzione | ≤0.3db | Perdita di ritorno | ≥35db |
| Apertura numerica NA | 0,39 | Copertura della lunghezza d'onda （nm） | 400 ～ 2200 |
Descrizione di prodotto
Specificità

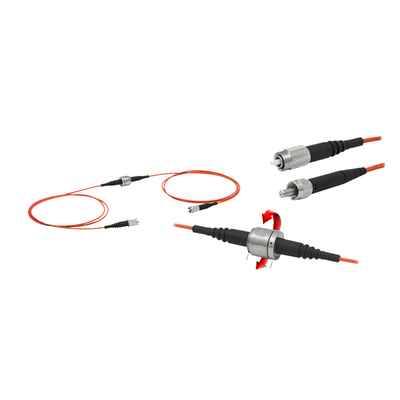

Il jumper rotativo per giunti in fibra MM è una soluzione completa per esperimenti che richiedono connettori ottici rotanti.Il giunto rotante integrato consente ai cavi ottici collegati alla sezione rotante di ruotare liberamente mantenendo altri cavi stazionari, riducendo significativamente il rischio di danni durante gli esperimenti.la progettazione senza lenti consente una minore perdita di inserimento e riduce al minimo le variazioni di trasmissione di rotazioneQuesti giunti rotanti di precisione sono dotati di cuscinetti sigillati per una rotazione fluida, garantendo una lunga durata di vita e vibrazioni a bassa intensità del segnale durante il funzionamento.I jumper utilizzano nuclei di fibra φ200μm o φ400μm con un'apertura numerica (NA) di 0.39Ogni unità comprende due coperture protettive per evitare che polvere e contaminanti entrino nell'estremità della ferrule.
Caratteristiche

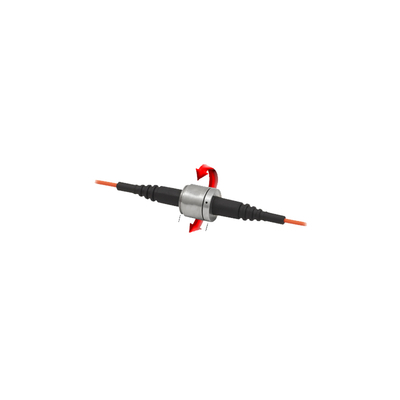

Il giunto rotante a cerniere impedisce danni alla fibra ottica durante la torsione
La rotazione e' estremamente fluida.
Parametro
| Progetto | metrica | ||
| Modello | RJPF2 | RJPF4 | RJPS4 |

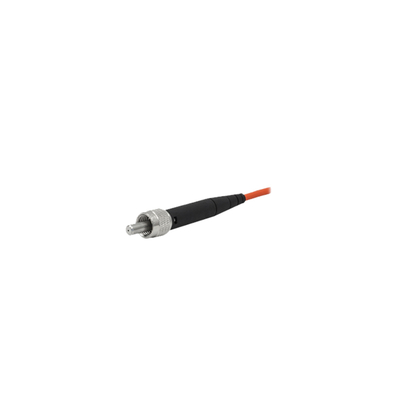

| Tipo di connettore | FC/PC | SMA | |
| Diametro della fibra (μm) | φ200±5 | φ400±8 | |
| diametro del rivestimento (μm) | φ225±5 | φ425±10 | |
| Diametro del rivestimento (μm) | φ500±30 | φ730±30 | |
| Distanza massima di spostamento del nucleo di fibra (μm) | 5 | 7 | |
| Radius di piegatura corto/lungo (mm) | 21/42 | 43/86 | |
| apertura numerica NA | 0.39 | ||
| copertura della lunghezza d'onda (nm) | 400 ¢ 2200 | ||
| Lunghezza della fibra della coda | Ogni lato è di 1 m. | ||
| Dimensione dell'incapsulazione (mm) | φ2 | ||
| Perdita di inserimento della testa rotante (dB) | < 2,0 ((tasso di trasmissione> 63%) | ||
| Variazione della perdita di inserimento del processo di rotazione (dB) | ±0,4 (tasso di trasmissione ±8%) | ||
| Torsione di partenza (N·m) | < 0,01 (valore tipico < 150μN·m) | ||
| RPM massime al minuto. | 10000 | ||
| Ciclo di vita (miliardi di giri) | 2 ¢ 4 | ||
| temperatura di esercizio (°C) | < 50 | ||
Applicazioni:
Interconnessioni degli edifici (LAN del campus)
Connessione di un'unità di distribuzione ottica
Linee di trasmissione dirette al ripostiglio delle telecomunicazioni
Collegamento incrociato nell'armadio esterno
Connessione di distribuzione in ufficio centrale ODF / MDF
pannelli di fibra di plastica all'interno degli armadi di comunicazione
Collegamenti tra apparecchiature elettroniche Internet (modulo SFP, switch, OLT, ONU, ecc.), apparecchiature ottiche per la TV via cavo (trasmettitore, EDFA, nodo, ecc.) e pannelli di fibre patch
