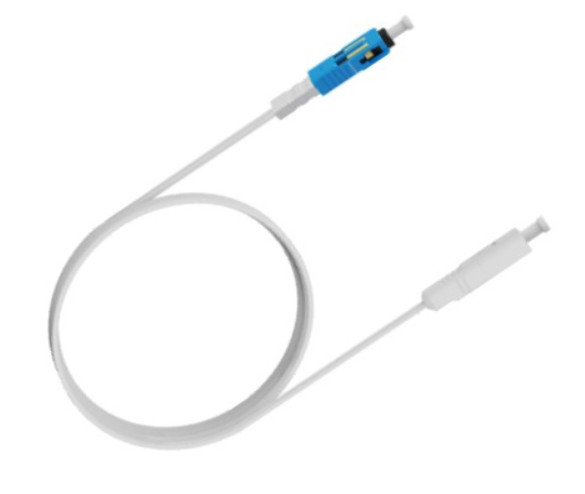

Cable ibrido ottico a campo interno (XC/UPC) a fibra dorsale
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Tipo di connettore | Cavo ibrido ottico a campo interno (XC/UPC) | Fibra | G.657A2, 1 nucleo |
|---|---|---|---|
| perdita di inserzione | ≤ 0,50 dB | Perdita di rendimento | dB del ≥ 45 |
| Riempitore di protezione da contatto | Grassi di silicone ottico | Tempo di montaggio | ≤ 1 min |
| Materiale | di rame tessuto, 7X0,16 mm/26 AWGX2 | Gioco del cavo | 10,50±0,03 mm (dimensioni chiave) |
Descrizione di prodotto
Visualizzazione
Il cavo ibrido ottico interno è un cavo ibrido con fili integrati di fibra ottica e di rame per la trasmissione di energia, adatto per il cablaggio di condotti interni,scenari di connessione in fibra ottica in loco e di alimentazione per le apparecchiature terminali.
È adatto per il cablaggio di condotti interni, per le connessioni in fibra ottica e per gli scenari di alimentazione delle apparecchiature terminali, fornendo trasmissione dati e funzioni di alimentazione remota delle apparecchiature.
Caratteristiche e vantaggi
●Integrazione ottica ed elettrica, allo stesso tempo per fornire trasmissione dati e funzione di alimentazione remota dell'apparecchiatura
●I fili simili possono essere cablati, splicati e terminati sul posto
●Connettore optoelettronica XC/UPC prefabbricato in fabbrica o terminato sul campo
●Superiore prestazione di piegatura e buona flessibilità, facile da costruire.
Struttura
Applicazioni
Sezione trasversale del cavo ibrido ottico: taglia chiave, spaziamento tra fili 1,50 ± 0,03 mm
Specificità
| Ambiente di installazione | Al di fuori |
| Port | Connettori optoelettronici XC/UPC preassemblati a doppia estremità |
| Temperatura di funzionamento | -10 °C~+60 °C |
| Umidità di funzionamento | 0% ∼95% ((+40 °C) |
| Temperatura di conservazione | -15°C~+60°C |
| Tensione di funzionamento nominale (DC) | 48 ~ 56V |
| Corrente di lavoro nominale (DC) | 0.25 A |
| Distanza massima di carico | Quando la lunghezza del cavo ibrido in fibra ottica è di 20 m, il cavo ibrido in fibra ottica di ramificazione supporta un massimo di 80 m. Quando la lunghezza del cavo ibrido in fibra ottica è di 2 m, il cavo ibrido in fibra ottica a ramificazione supporta fino a 150 m. |
| Grado di ritardante di fiamma | UL94-VO |
Descrizione dimensionale del cavo ibrido ottico a campo interno
| Fibra | Fibra | G.657A2, 1 nucleo |
| optoelettronica | materiale | di rame tessuto, 7X0,16 mm/26 AWGX2 |
| Distanza tra piombo | 10,50±0,03 mm (dimensioni chiave) | |
| Cappotto esterno di cavo a fibra ottica ibrida | materiale | Bianco: a basso fumo, privo di alogeni / invisibile: PVC |
| contorno | 1.5 mm × 3.0 mm | |
| Lunghezza del connettore del cavo ibrido ottico | 5/10/15/20/25/30/35/40/45/50/55/60/65/70/75/80 m/Supporto personalizzazione | |
Proprietà ottiche e meccaniche del connettore
| Tipo di connettore | Collegatori di cavi ibridi ottici XC/UPC a doppia estremità |
| Dimensione ((H×W×D) | 6.5 mm × 6 mm × 27 mm |
| perdita di inserimento | ≤ 0,50 dB |
| perdita di rendimento | ≥ 50 dB |
| tensile | 50 N |
| Numero di inserzioni e rimozioni | 50 volte |
Applicazioni:
