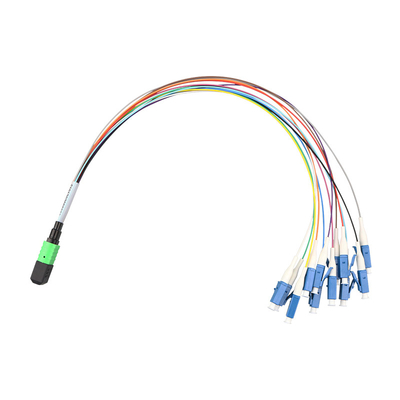

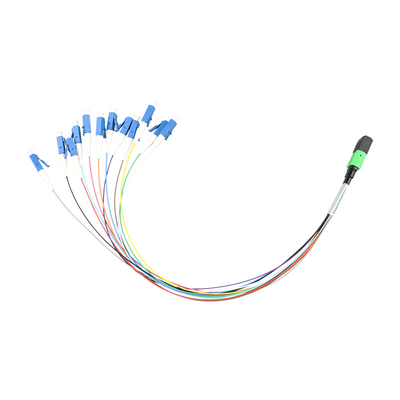

4 core 8 core Fanout patch cord con connettore mtp/mpo
Contattimi gratis campioni e buoni.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Modalità fibra | Modalità singola e multi-modalità | Perdita di inserzione (db) | ≤0.70 (norma) ≤0.35 (elite) |
|---|---|---|---|
| Perdita di ritorno (dB) | ≥ 60 Modalità singola | Durevolezza (dB) | ≤0.2 (un accoppiamento di 500 volte) |
| Resistenza alla trazione (kgf) | 10 | Temperatura di funzionamento (°C) | -20 ~ +70 |
Descrizione di prodotto
Cavi/cordoni a patch pre-terminati MPO/MTP

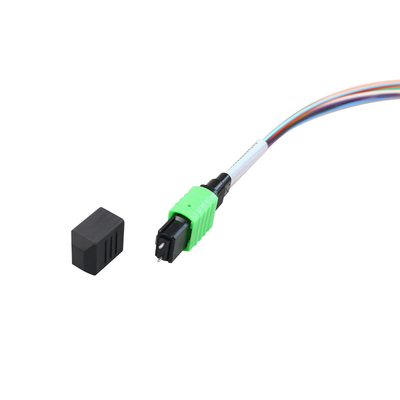

Il cavo MTP/MPO Fiber Optic Patch è costituito da un cavo multi-core in fibra ottica e dal corrispondente connettore MPO/MTP ad alta densità 4/8/12/24. Il connettore può essere femminile o maschile con pin guida.Il supporto della fibra a modalità singola e multimode, la fibra monomodo inclusa G.652D / G.657A1 / G.657A2, la fibra multimodo inclusa OM1 / OM2 / OM3 / OM4 / OM5, o il cavo multimodo insensibile a piegatura.
Con una forte capacità di progettazione e produzione di prodotti MPO / MTP, siamo in grado di fornire prodotti con i requisiti del cliente.
Caratteristica:
•Personalizzato, adattabilità elevata
•Core di fibra opzionale e struttura del cavo per esigenze di installazione diverse
•PVC, LSZH, OFNR, OFNP
•Miglioramento e semplificazione del cablaggio, riduzione degli spazi tra i cavi
•Tutti i cavi a patch sono testati al 100%, il rapporto di prova viene fornito con ogni gruppo di cavi
•Interferometro, perdita di inserimento, perdita di ritorno e controllo finale visivo, tutti i valori misurati sono archiviati elettronicamente
Applicazione:
•Centro dati
•Fibra per la casa
•Gestione dei cavi in fibra ottica ad alta densità
•Applicazioni da 40Gb/s o 100Gb/s
Specificità:
| Collegamento MTP/MPO | ||
| Modalità fibra | Modalità singola | Multimodo |
| Perdita di inserimento (dB) |
≤ 0,70 (standard) ≤ 0,35 (Elite) |
≤ 0,70 (standard) ≤ 0,35 (Elite) |
| Perdita di ritorno (dB) | ≥ 60 | ≥ 20 |
| Durabilità (dB) | ≤ 0,2 (500 volte l'accoppiamento) | |
| Resistenza alla trazione (kgf) | 10 | |
| Temperatura di funzionamento (°C) | -20 ~ +70 | |
Parametri geometrici del connettore MTP/MPO:
| Articolo | Asse X | Asse Y | ||
| Min. | Max. | Min. | Max. | |
| Raggio di curvatura (mm) | 500 | - | 50 | - |
| Angolo di lucidatura | 0 a 0.2 | 0+0.2 | 8 a 0.2 | 8+0.2 |
| Altezza della fibra (nm) | 1000 ~ 3000 | |||
| Errore massimo di altezza della fibra (nm) | 600 | |||
| Errore di altezza della fibra adiacente (nm) | -300 ~ +300 | |||
| Errore medio di altezza della fibra (nm) | -300 ~ +300 | |||
| Concavo centrale (nm) | 300 | |||
Specificità della fibra:
| Tipo di fibra | Multimodo | Modalità singola | ||||
| OM1 | OM2 | OM3 | OM4 | G.652 | G.657 | |
| Diametro del nucleo (um) | 62.5/125 | 50/125 | 50/125 | 50/125 | 9/125 | 9/125 |
| lunghezze d'onda (nm) | 850/1300 | 850/1300 | 850/1300 | 850/1300 | 1310/1550 | 1310/1550 |
| Attenuazione massima (dB/km) | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 0.36/0.25 | 0.36/0.25 |
| Min. larghezza di banda OFL (MHz·km) | 200/500 | 500/500 | 1500/500 | 3500/500 | - | - |
| Min. Larghezza di banda modale effettiva (MHz·km) | - | 500 | 2000 | 4700 | - | - |
Struttura del cavo di patch
Nota:
Core di fibra:2, 4, 8, 12, 24
Colore della guaina del cavo:
Giallo SM Fibre Cable (OS1OS2)
Cable a fibra di ferro 62.5/125 (0M1), 50/125 (OM2)
Cable a fibra di acciaio 50/125 (OM3)
Cavo di fibra ¥MM 50/125 (OM4)
Membro della forza:Fabbricazione a partire da fibre sintetiche
Co Fibra di rivestimento:(2-24) xφ250μm fibra colorata, codice colore standard internazionale (YD/T 901-2001) e 12 cromatografie circolari
