Ottimizzare l'allineamento della fibra PM per applicazioni diverse con i tester PER

Luogo di origine Cina
Marca YOGEL
Certificazione ISO9000
Quantità di ordine minimo 1
Prezzo negotiate
Imballaggi particolari Cartone
Termini di pagamento L/C, D/A, T/T, Western Union, MoneyGram
Capacità di alimentazione 100 pezzi al mese

Contattimi gratis campioni e buoni.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Intervallo di misura 0-100% Minimizzare le perdite di inserimento < 2,0 dB
Lunghezze d'onda calibrate 1310/1490/1550/1625 nm Fonte di energia Batteria
Temperatura di conservazione -10-50°C Modello di fibra 9/125um SM
Materiale di plastica Peso 50 g
Temperatura di funzionamento 0-40°C lunghezza d'onda 1260~1650 nm
Tipo di visualizzazione LCD connettore ottico FC/PC
Lasciate un messaggio
Descrizione di prodotto

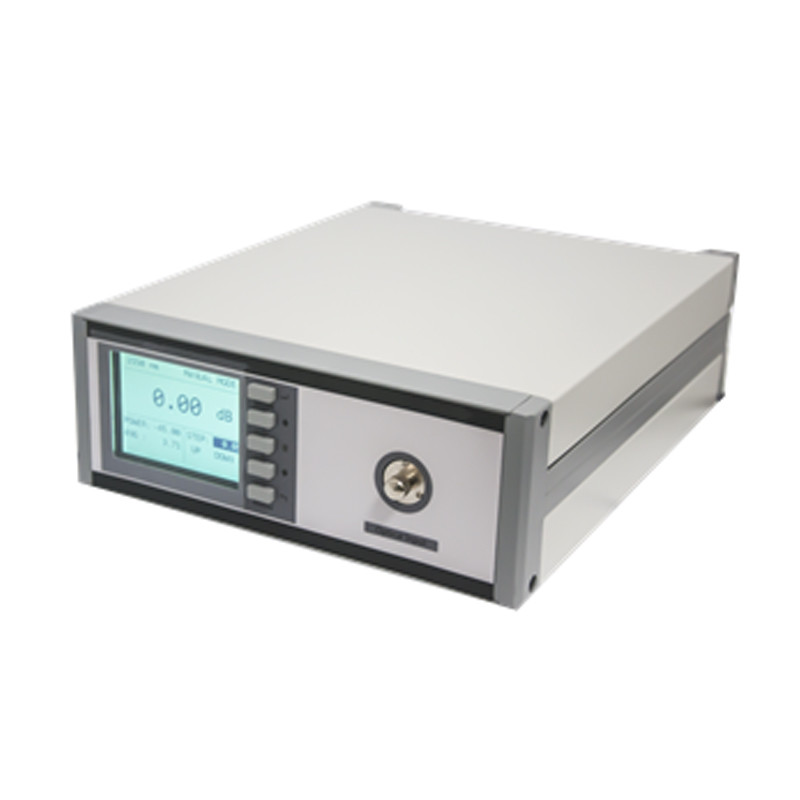

Tester del rapporto di estinzione

L'unità di banco utilizza il metodo del polarizzatore rotante per misurare rapidamente e con precisione il rapporto di estinzione di polarizzazione (PER) delle fibre che mantengono la polarizzazione (PM),che rende facile ottimizzare l'allineamento delle fibre PM per diverse applicazioni, come la realizzazione di pigtails PM per i diodi laser, il miglioramento dell'efficienza di accoppiamento della luce polarizzata linearmente alle fibre PM, la realizzazione di splices per le fibre PM e la fusione di splicing delle fibre PM.

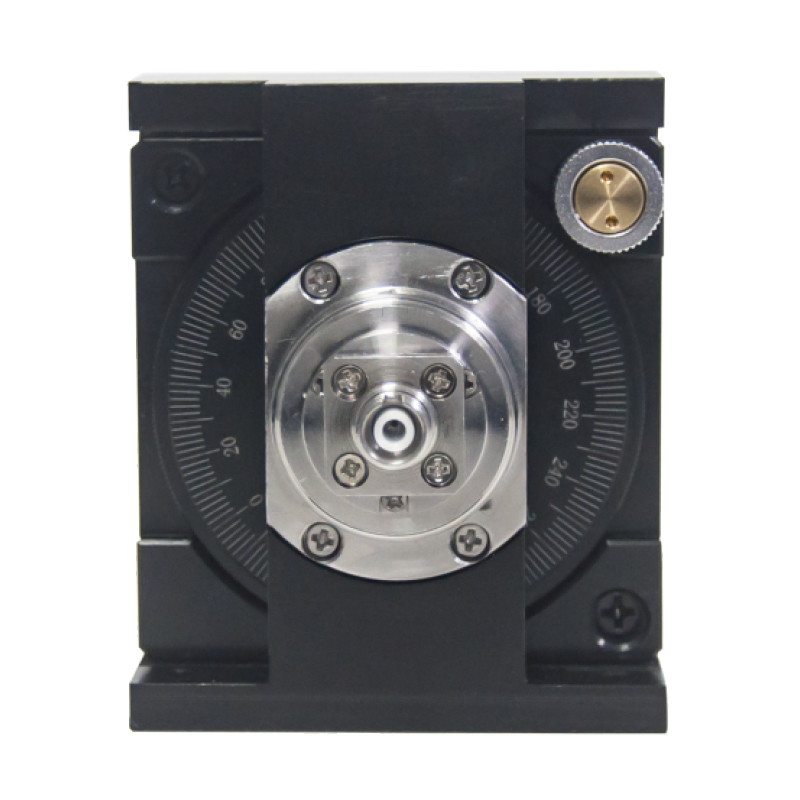

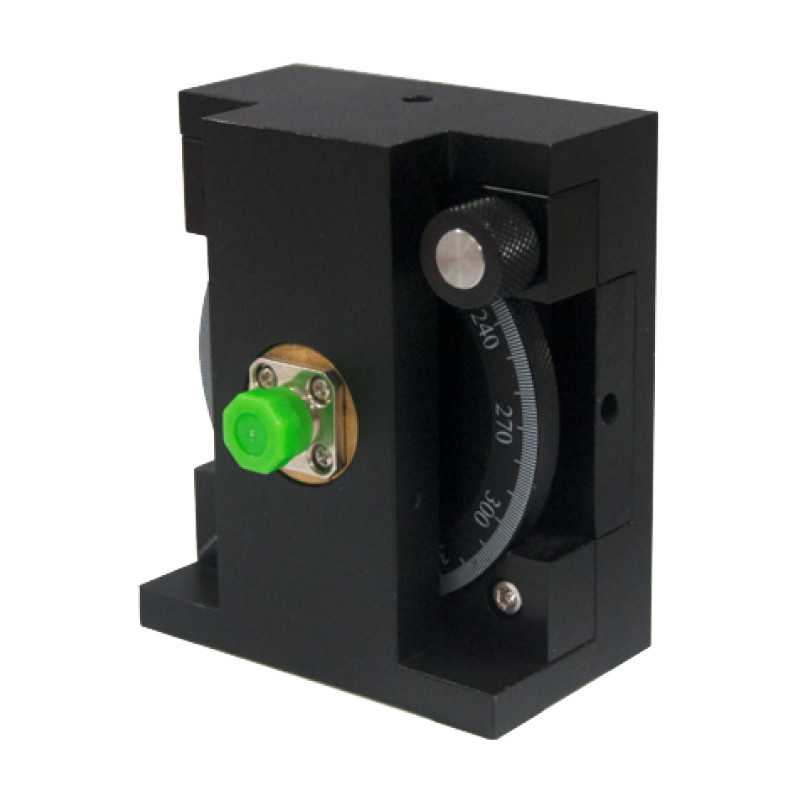

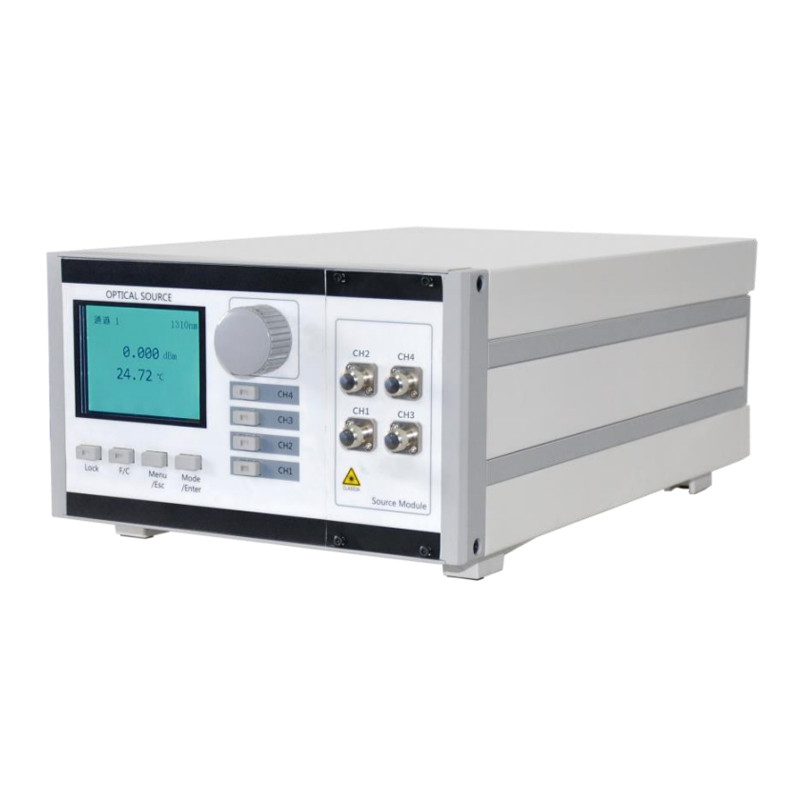

Le sorgenti luminose a banda larga SLD e ASE sono più adatte per l'utilizzo come sorgenti luminose per allineare le fibre PM.Quindi un polarizzatore viene aggiunto davanti all'ingresso di fibra per generare luce polarizzata in lineaSi raccomanda che l'asse di trasmissione del polarizzatore sia perpendicolare alla piastra di base.Se la chiave di splicing è allineata con l'asse lento della fibra PM e la chiave di splicing è nella direzione verticale, quindi la luce è accoppiata nell'asse lento della fibra PM.

Caratteristica:
Alto tasso di estinzione
Basse perdite di inserimento
Alta stabilità e affidabilità

Applicazione:
Laser a fibra
Amplificatore a fibra
Sensori a fibra ottica
Comunicazione in fibra ottica
Strumentazione

Applicazione 1: fabbricazione di pigtails di particolato per diodi laser La natura coerente della luce laser deve essere tenuta in considerazione in questo caso, in quanto può portare a componenti erronei nei risultati PER.Pertanto,, oltre ad ottimizzare l'attuale tasso di estinzione,l'effetto della luce pseudo-polarizzata deve essere ridotto applicando sollecitazioni come mezzo per determinare un valore conservativo di ERmin e la direzione ottimale di rotazione della fibra PM.

Ottimizzare l'allineamento della fibra PM per applicazioni diverse con i tester PER 0

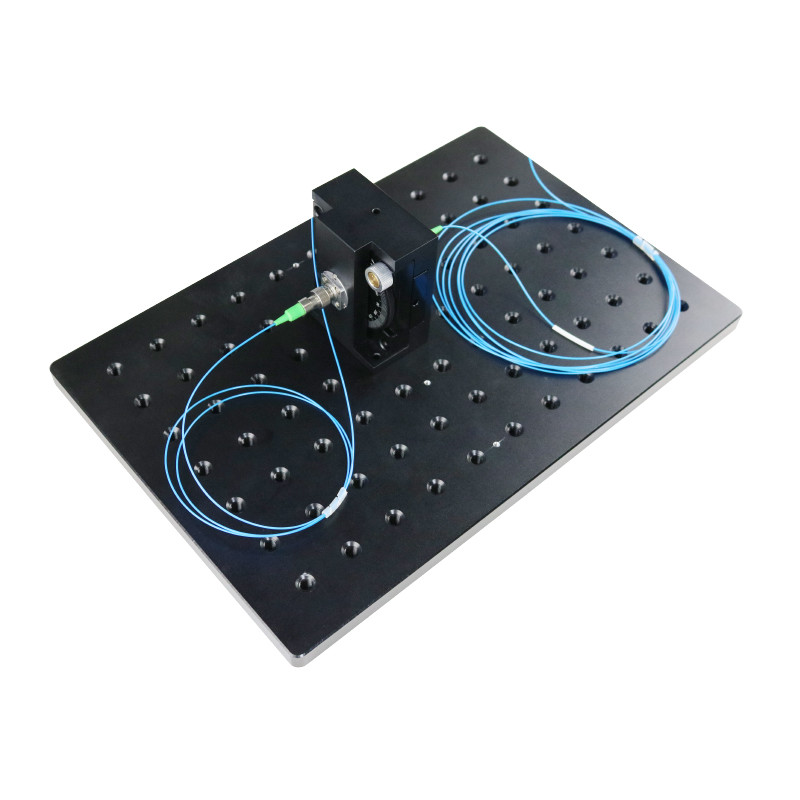

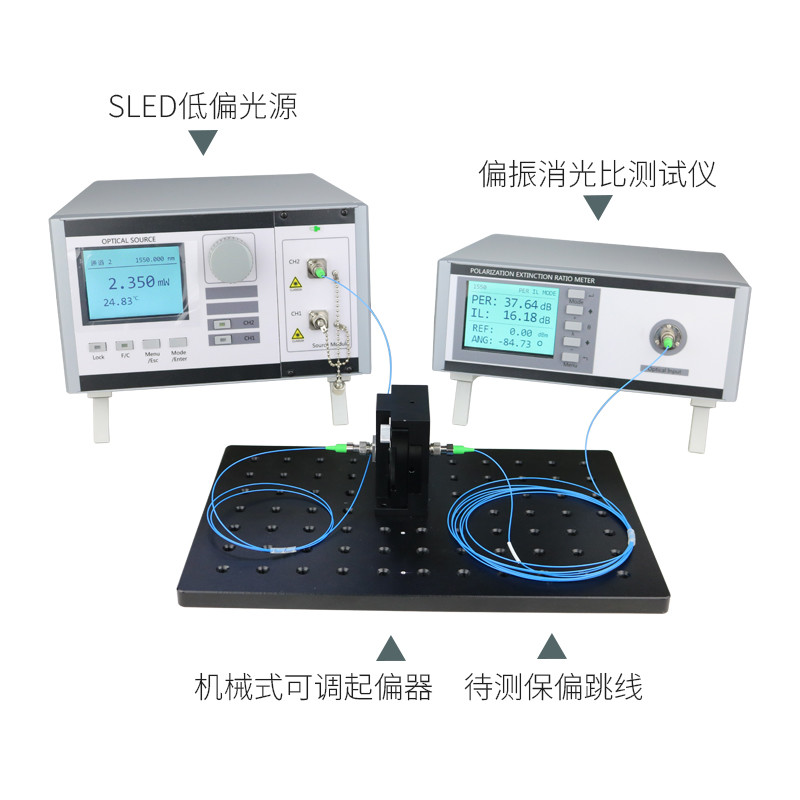

Applicazione 2: allineamento di linee di luce polarizzata e cordoni di patch in fibra PM L'uso di una sorgente luminosa SLD o ASE è raccomandato e la procedura di allineamento è la seguente: 1.Inserire il connettore di uscita della fibra PM nell'adattatore di fibra del tester del rapporto di estinzione2. Collegare l'ingresso della FiberBench a una sorgente luminosa SLD e il connettore di ingresso della fibra PM all'uscita della FiberBench.Il FiberBench è dotato di un polarizzatore, ma l'ottica di accoppiamento dipende dalla sorgente luminosa, quindi non sono elencate qui.3Visualizza il valore effettivo di ER in modalità ER.4. ruotare la fibra fino a quando non viene visualizzato il valore ER massimo.Linea di allineamento luce polarizzata e PM Fiber Patch Cords Si raccomanda di utilizzare una sorgente luminosa SLD o ASE per questa applicazione. La procedura di allineamento è la seguente: 1. inserire il connettore di uscita della fibra PM nell'adattatore di fibra del tester del rapporto di estinzione e accendere l'unità.Collegare l' ingresso del FiberBench alla sorgente luminosa SLD, e collegare il connettore di ingresso della fibra PM all'uscita del FiberBench.Quindi non sono elencati qui..3Visualizza il valore effettivo di ER in modalità ER.4. ruotare la fibra fino a quando non viene visualizzato il valore ER massimo.


Ottimizzare l'allineamento della fibra PM per applicazioni diverse con i tester PER 1
