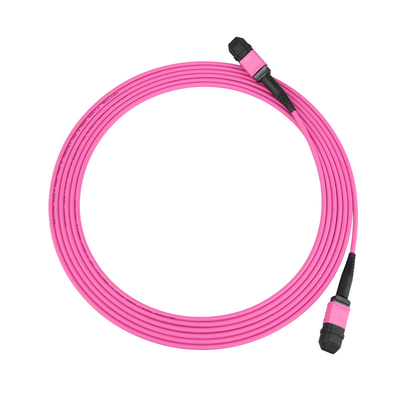

SENKO, LSZH 3.0mm 12F, tipo B, Pre-ha terminato i cavi di toppa di MPO

MPO/MTP Pre-ha terminato i cavi di toppa/cavi

Descrizione

Il cavo a fibra ottica della toppa di MTP/MPO consiste del cavo a fibre ottiche multiconduttore e della corrispondenza 4/8/12/24 di connettore di alta densità MPO/MTP del centro. Il connettore ha potuto essere femminile o maschio con il perno di guida. Il supporto della fibra monomodale e misto, la fibra monomodale include G.652D/G.657A1/G.657A2, la fibra mista include OM1/OM2/OM3/OM4/OM5 o il cavo misto curvatura-insensibile.

Con forte abilità di progettazione e di fabbricazione di MPO/MTP, potremmo fornire i prodotti muniti ai requisiti di cliente. Tutti i prodotti che abbiamo consegnato con la prestazione e l'affidabilità eccellenti.

Caratteristiche

• Adattabilità su misura e alta
• I centri della fibra e strutture differenti facoltativi del cavo per i requisiti differenti dell'installazione
• PVC, LSZH, OFNR, rivestimento del cavo di OFNP disponibile
• Il cablaggio migliore e semplificato, si riduce cablare il gioco

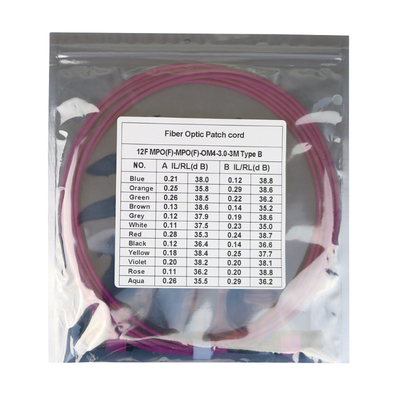

• Tutti i cavi della toppa sono 100% provato, relazione sull'esperimento fornita con ogni assemblaggio cavi
• L'interferometro, la perdita di inserzione, l'attenuazione di riflessione e la prova visiva di ispezione finale, tutti i valori misurati sono archivati elettronicamente

Conformità di norme

• TIA/EIA-568-C
• IEC-61754-7
• NFPA 262 (OFNP) o IEC 60332 (LSZH)
• IEC-60793
• GR-1435-CORE

Applicazioni

• Data Center
• Fibra alla casa
• Gestione ad alta densità del cavo a fibre ottiche
• applicazioni 40Gb/s o 100Gb/s

Specifiche del connettore

Parametri della geometria del connettore di MTP/MPO

Oggetto	Ascissa		Asse y
	Min	Massimo	Min	Massimo
Raggio di curvatura (millimetri)	500	-	50	-
Angolo di lucidatura	0-0.2	0+0.2	8-0.2	8+0.2
Altezza della fibra (nanometro)	1000 ~ 3000
Max Fiber Height Error (nanometro)	600
Errore adiacente di altezza della fibra (nanometro)	-300 ~ +300
Avg. Errore di altezza della fibra (nanometro)	-300 ~ +300
Concavo centrale (nanometro)	300
Vista dell'interferometro del connettore di MTP

Specificazione della fibra

l'efficace larghezza di banda modale del *The per misto è 850nm.

Struttura del cavo della toppa

Note:

Il centro della fibra: 2, 4, 8, 12, 24

Colore del conduttore:

Giallo – cavo a fibre ottiche di MP (OS1OS2)

Arancia – cavo a fibre ottiche 62.5/125 (0M1), 50/125 di millimetro (OM2)

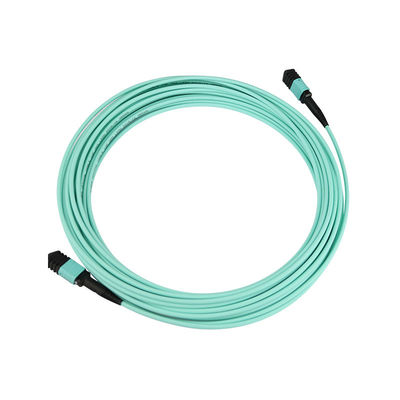

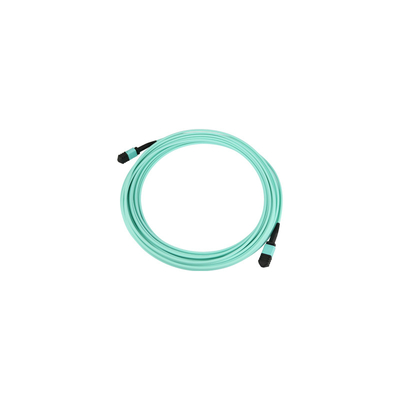

Acqua – cavo a fibre ottiche 50/125 (OM3) di millimetro

Viola – cavo a fibre ottiche 50/125 (OM4) di millimetro

Membro di forza: Filato di Aramid

Fibra del rivestimento di colore: (2 - 24) xφ250μm ha colorato la fibra, il codice colore della norma internazionale (YD/T 901-2001) e la cromatografia di 12 circolari

Specifiche standard del cavo

Lunghezza e tolleranze di cavo

Disegno tecnico

Informazioni di ordine

1. Marca del connettore:

SENKO, gli Stati Uniti CONEC, ecc.

2. Perdita del connettore:

Perdita o con poche perdite standard

3. Estremità B del Un-connettore dell'estremità del connettore:

MPO o MTP/PC o APC, maschio o femminile

4. Rivestimento del cavo:

LSZH, PVC, OFNR, OFNP, ecc.

5. Diametro del cavo:

2.0mm, 3.0mm, 3.6mm, 4.5mm, 5.0mm e 5.5mm intorno a cavo, alla fibra nuda del nastro, o al cavo a nastro piano

6. Numero di fibre:

4, 8, 12, 24, ecc.

7. Tipo della fibra:

G.652D, G.657A2, OM1, OM2, OM3, OM4, OM5, ecc.

8. Lunghezza di cavo:

1 - 999 metri

9. Polarità:

Tipo A, tipo B, tipo C

Marca del connettore, perdita del connettore,

Estremità A - estremità B del connettore del connettore,

Rivestimento del cavo, numero di fibre, tipo della fibra, lunghezza di cavo,

Polarità

Esempio:

MTP Pre-ha terminato i cavi della toppa,

Marca degli Stati Uniti CONEC, perdita standard,

Maschio di MTP/PC alla femmina di MTP/PC,

Acqua LSZH, 3.0mm, i 8 centri, OM3, 10 metri,

Tipo A
